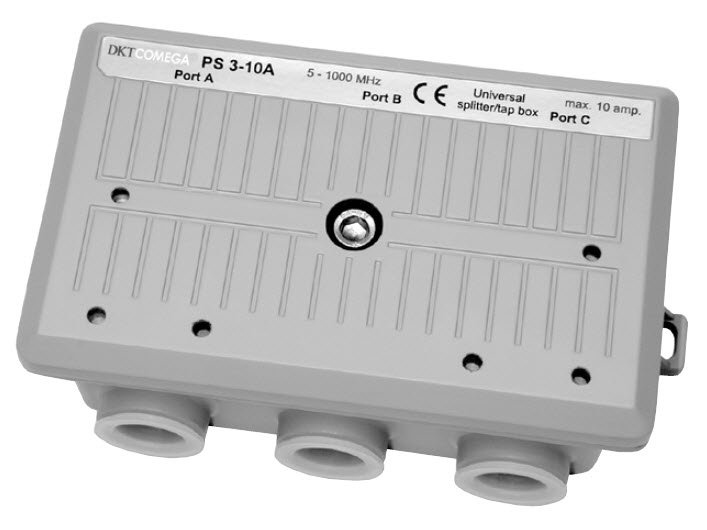

PS3-F1300

Power Spitter sarjan runko, josta voidaan PIM pistokeyksiköiden avulla tehdä jännitesyöttöyksikkö pienellä RF-läpimenenovaimennuksella, jaotin tai haaroitin 1:n.

AC Jännitesyöttäyksikössä on käytettävä PIM 01A, 01B  tai 01C 1G3 pistokeyksikköä riippuen siitä, mitä portista AC halutaa verkkoon syötettävän. Sulakkeen avulla valitaan portti tai portit, minne AC halutaan syöttää. Sulakkeen poistaminen katkaisee AC-syötön.

AC jäniitteen syöttämiseksi PS3-F1300 yksikköön  tulee käyttää P11M-AC-MAP jännitesyöttöjohtoa.

PIM 4 1G3 yksikllä tehdään jaotin 2:n ja PIM 1-7 ... 1-26 pistokeyksiköillä tehdään haaroitin 1:n läpimenolla.
