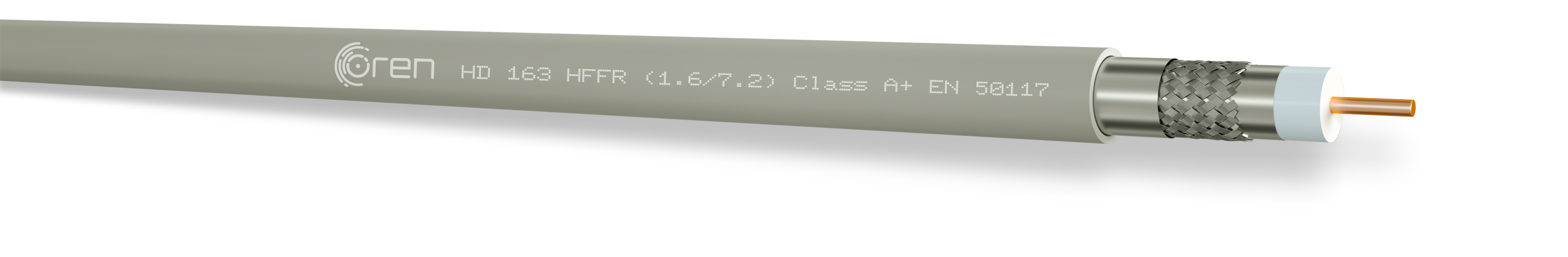

HD 163 HFFR A+ RG11 500m kela
0232369
HD 163 HFFR/ RG11 kaapeli on tarkoitettu nousukaapeliksi talojakamolta huoneistojakamolle. Kaapelia käytetään sisätiloissa, joissa kaapelilta vaaditaan erittäin korkeaa paloluokkaa sekä erittäin korkeaa suojausvaimennusta ja se on paloluokaltaan B2ca, s1-d1-a2, joten se soveltuu lääkintätiloihin, sairaalakäyttöön ja hätäpoistumisteille. Suositeltava vetopituus tällä halkaisijaltaan 10 mm kaapelilla on 1-80 metriä.
Sopii käytettäväksi antenniverkoissa sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva keskijohdin, kolmoissuojattu rakenne liimatuilla Al-folioilla ja CuSn-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A+; > 110 dB@30-1200 MHz sekä kytkentäimpedanssi <2.5 mOhm/m @ 5-30 MHz.
500m kela.
Lavakoko 3000m.
Kaapelin Rakenne
Sisäjohdin
Ø 1.63 mm Puhdas kupari
Eristys
Ø 7.20 mm Gas Injected
Skin/Foam/Skin PE
1. Ulkojohdin
Alumiinifolio
liimattu eristeeseen
2. Ulkojohdin
Tinattu kuparipunos
55% Punospeitto
3. Ulkojohdin
Alumiinifolio
Liimattu ulkoeristeeseen
Ulkosuojaus
Ø 10.00 mm HF*
Kelakoko / Sähkönumero
250 m / 02 323 63
500 m / 02 323 69
Mekaaniset ominaisuudet
Kaapelin paino 100 kg/km
Kuparin paino 34 kg/km
Min. taivutussäde 80 mm
Maks. vetolujuus 225 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 250 / 500 m
Sähköiset ominaisuudet
Impedanssi 75 ± 2 ohm
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 G ohm x km
Käyttöjännite 2000 V
Koestusjännite 5000 V
Sisäjohtimen DCR < 8.50 ohm/km
Vaimennus (20°C)
5 MHz 1.20 dB/100m
50 MHz 2.80 dB/100m
230 MHz 6.10 dB/100m
470 MHz 8.90 dB/100m
860 MHz 12.60 dB/100m
1000 MHz 13.90 dB/100m
1200 MHz 15.10 dB/100m
2150 MHz 20.70 dB/100m
3000 MHz 25.20 dB/100m
Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB
Kytkentäimpedanssi
5-30 MHz < 2.5 mOhm/m
Suojausvaimennus
30-1200 MHz > 110 dB
1200-2000 MHz > 105 dB
2000-3000 MHz > 100 dB
Standardit
Suojausluokka Class A+
EN 50117-9-2
Euro luokka
B2ca , s1, d1, a2
Palamisnopeus
EN 60332-1-2
Syövyttävien kaasujen testaus
TS EN 60754-2
Savunmuodostus
EN 61034-2
