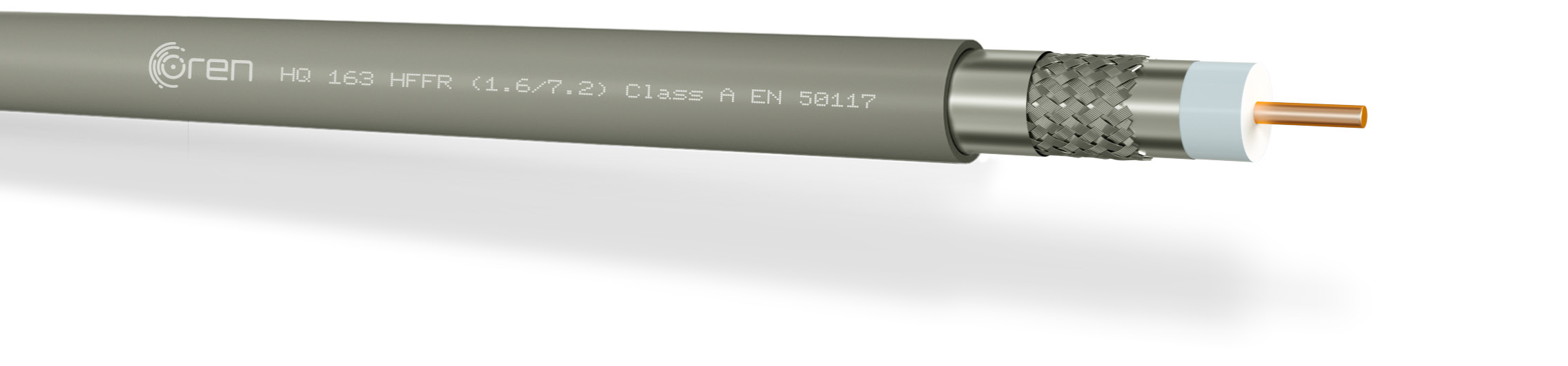

HQ 163 HFFR A RG11 250m kela
0232372
HQ 163 HFFR / RG11 kaapeli on tarkoitettu nousukaapeliksi talojakamolta huoneistojakamolle. Kaapelia käytetään sisätiloissa ja se on paloluokaltaan Dca, s2-d1-a1. Suositeltava vetopituus tällä halkaisijaltaan 10 mm kaapelilla on 1-80 metriä.
Sopii käytettäväksi antenniverkoissa sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva keskijohdin, kolmoissuojattu rakenne Al folioilla ja Al-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A; > 90 dB@30-1200 MHz sekä kytkentäimpedanssi <3 mOhm /m @ 5-30 MHz.
250m kela.
Lavakoko 3000m.
Kaapelin Rakenne
Sisäjohdin
Ø 1.63 mm Puhdas kupari
Eristys
Ø 7.20 mm Gas Injected
Skin/Foam/Skin PE
1. Ulkojohdin
Alumiinifolio
2. Ulkojohdin
Alumiinilankapunos
55% Punospeitto
3. Ulkojohdin
Alumiinifolio
Ulkosuojaus
Ø 10.00 mm HF*
Kelakoko / Sähkönumero
250 m / 02 323 72
500 m / 02 323 74
Mekaaniset ominaisuudet
Kaapelin paino 94 kg/km
Kuparin paino 19.7 kg/km
Min. taivutussäde 65 mm
Maks. vetolujuus 225 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 250 / 500 m
Sähköiset ominaisuudet
Impedanssi 75 ± 2 ohm
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 G ohm x km
Käyttöjännite 2000 V
Koestusjännite 5000 V
Sisäjohtimen DCR < 8.50 ohm/km
Vaimennus (20°C)
5 MHz 1.40 dB/100m
50 MHz 3.00 dB/100m
230 MHz 6.40 dB/100m
470 MHz 9.00 dB/100m
862 MHz 12.70 dB/100m
1000 MHz 14.05 dB/100m
1750 MHz 18.75 dB/100m
2150 MHz 21.80 dB/100m
2400 MHz 23.10 dB/100m
3000 MHz 26.80 dB/100m
Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB
Kytkentäimpedanssi
5-30 MHz < 3 mOhm/m
Suojausvaimennus
30-1200 MHz > 90 dB
1200-2000 MHz > 85 dB
2000-3000 MHz > 80 dB
Standardit
Suojausluokka Class A
EN 50117-9-2
Euro luokka
Dca , s2, d1, a1
Palamisnopeus
EN 60332-1-2
Syövyttävien kaasujen testaus
EN 50267-2-3
Savunmuodostus
EN 61034-2
Yhteensopivat tuotteet
FM-RG11-CX3 QM 10.5
7541419
FM-32
7541483
Kärkisarja Comp Tool CX3
7541517
COMP TOOL CX3
7541520
SDT 11PB
7541580
