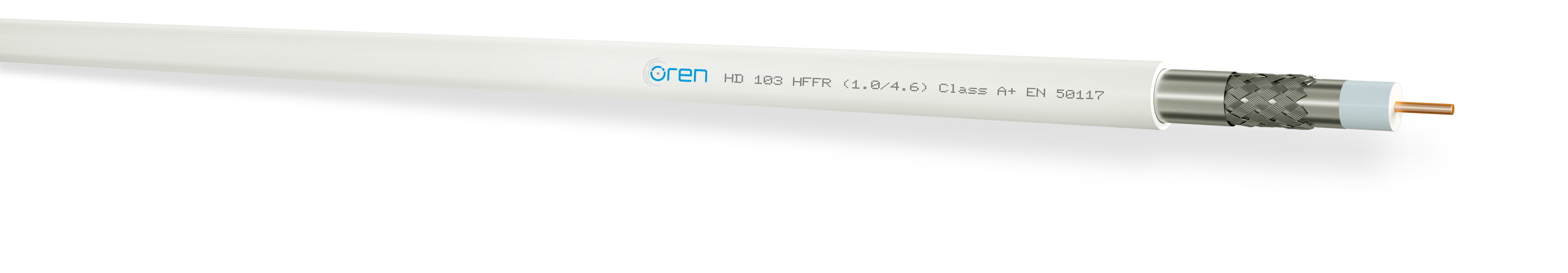

HD 103 HFFR RG6 500m kela
0232357
HD 103 HFFR A+ / RG6 kaapeli on tarkoitettu huoneistokaapelointiin huoneistojakamolta antennipisteille tai muuhun kiinteistöjen sisäkaapelointiin, joissa kaapelilta vaaditaan korkeaa paloluokkaa sekä erittäin korkeaa suojausvaimennusta. Kaapelia käytetään sisätiloissa ja se on paloluokaltaan Cca, s1, d1, a1. Suositeltava vetopituus tällä halkaisijaltaan 6.8 mm kaapelilla on 0.3-30 metriä.
Sopii käytettäväksi antenniverkoissa sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva keskijohdin, kolmoissuojattu rakenne liimatuilla Al-folioilla ja CuSn-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A+; > 110 dB@30-1200 MHz sekä kytkentäimpedanssi < 2.5 mOhm/m @ 5-30 MHz.
500m kela.
Kaapelin Rakenne
Sisäjohdin
Ø 1.02 mm Puhdas kupari
Eristys
Ø 4.80 mm Gas Injected
Skin/Foam/Skin PE
1. Ulkojohdin
Alumiinifolio
liimattu eristeeseen
2. Ulkojohdin
Tinattu kuparipunos
55% Punospeitto
3. Ulkojohdin
Alumiinifolio
Liimattu ulkoeristeeseen
Ulkosuojaus
Ø 6.80 mm HFFR
Kelakoko / Sähkönumero
250 m / 02 323 56
500 m / 02 323 57
Mekaaniset ominaisuudet
Kaapelin paino 49 kg/km
Kuparin paino 14.3 kg/km
Min. taivutussäde 35 mm
Maks. vetolujuus 110 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 250 / 500 m
Sähköiset ominaisuudet
Impedanssi 75 ± 2 ohm
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 G ohm x km
Käyttöjännite 1300 V
Koestusjännite 3000 V
Sisäjohtimen DCR < 22.10 ohm/km
Vaimennus (20°C)
5 MHz 1.50 dB/100m
50 MHz 4.40 dB/100m
230 MHz 9.00 dB/100m
470 MHz 14.00 dB/100m
862 MHz 19.29 dB/100m
1000 MHz 20.91 dB/100m
1750 MHz 28.37 dB/100m
2150 MHz 31.80 dB/100m
2400 MHz 33.76 dB/100m
3000 MHz 38.17 dB/100m
Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB
Kytkentäimpedanssi
5-30 MHz < 2.5 mOhm/m
Suojausvaimennus
30-1200 MHz > 110 dB
1200-2000 MHz > 105 dB
2000-3000 MHz > 100 dB
Standardit
Suojausluokka Class A+
EN 50117-9-2
Euro luokka
Cca , s1, d1, a1
Palamisnopeus
EN 60332-1-2
Syövyttävien kaasujen testaus
EN 50267-2-3
Savunmuodostus
EN 61034-2
