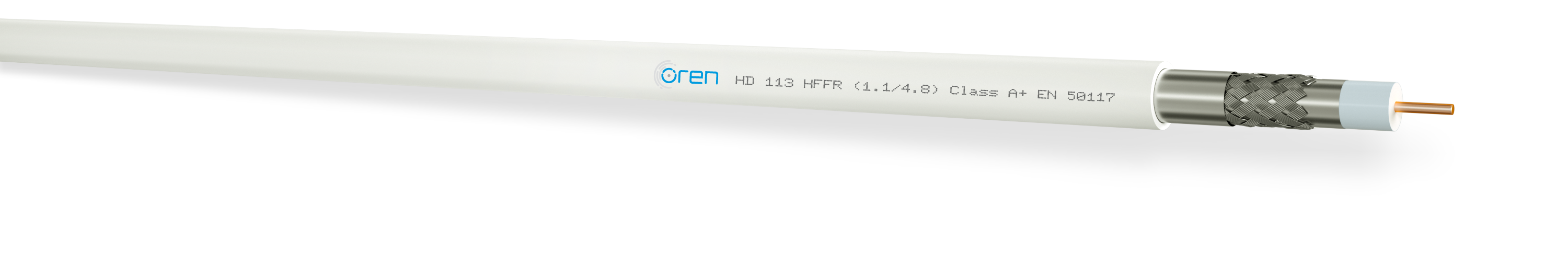

HD 113 HFFR RG6 500m kela

Kaapelin Rakenne

Sisäjohdin

Ø 1.13 mm Puhdas kupari

Eristys

Ø 4.80 mm Gas Injected

Skin/Foam/Skin PE

1. Ulkojohdin

Alumiinifolio

liimattu eristeeseen

2. Ulkojohdin

Tinattu kuparipunos

55% Punospeitto

3. Ulkojohdin

Alumiinifolio

Liimattu ulkoeristeeseen

Ulkosuojaus

Ø 6.80 mm HFFR

Kelakoko / Sähkönumero

250 m / 02 323 66

500 m / 02 323 67

Mekaaniset ominaisuudet

Kaapelin paino 53 kg/km

Kuparin paino 21 kg/km

Min. taivutussäde 35 mm

Maks. vetolujuus 110 N

Käyttölämpötila -30 °C ... +70 °C

Pakkaus 250 / 500 m

Sähköiset ominaisuudet

Impedanssi 75 ± 2 ohm

Kapasitanssi 53 ± 2 pF/m

Nopeuskerroin % 84

Eristysvastus > 2 G ohm x km

Käyttöjännite 1300 V

Koestusjännite 3000 V

Sisäjohtimen DCR < 17.80 ohm/km

Vaimennus (20°C)

5 MHz 1.40 dB/100m

50 MHz 4.10 dB/100m

230 MHz 8.90 dB/100m

470 MHz 12.90 dB/100m

862 MHz 17.90 dB/100m

1000 MHz 19.20 dB/100m

1750 MHz 26.30 dB/100m

2150 MHz 29.90 dB/100m

2400 MHz 31.65 dB/100m

3000 MHz 36.20 dB/100m

Heijastusvaimennus (20°C)

5-470 MHz > 30 dB

470-1200 MHz > 25 dB

1200-2000 MHz > 23 dB

2000-3000 MHz > 18 dB

Kytkentäimpedanssi

5-30 MHz < 2.5 mOhm/m

Suojausvaimennus

30-1200 MHz > 110 dB

1200-2000 MHz > 105 dB

2000-3000 MHz > 100 dB

Standardit

Suojausluokka Class A+

EN 50117-9-2

Euro luokka

Cca , s1, d1, a1

Palamisnopeus

EN 60332-1-2

Syövyttävien kaasujen testaus

EN 50267-2-3

Savunmuodostus

EN 61034-2
