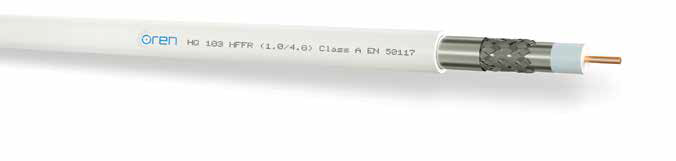

HQ 103 HFFR RG6 500m kela
0232349
HQ 103 HFFR A / RG6 kaapeli on tarkoitettu huoneistokaapelointiin huoneistojakamolta antennipisteille tai muuhun kiinteistöjen sisäkaapelointiin, joissa kaapelilta vaaditaan korkeaa paloluokkaa. Kaapelia käytetään sisätiloissa ja se on paloluokaltaan Cca, s1, d1, a1.. Suositeltava vetopituus tällä halkaisijaltaan 6.8 mm kaapelilla on 0.3-30 metriä.
Sopii käytettäväksi antenniverkoissa
sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky
vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva
keskijohdin, kolmoissuojattu rakenne liimatuilla Al-folioilla ja Al-lankapunoksella,
kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB
@5-1200 MHz, korkea suojausvaimennus luokassa A; >
100 dB@30-1200 MHz sekä
kytkentäimpedanssi <5 mOhm/m @ 5-30 MHz. 500m kela.
Kaapelin Rakenne
Sisäjohdin
Ø 1.02 mm Puhdas kupari
Eristys
Ø 4.80 mm Gas Injected
Skin/Foam/Skin PE
1. Ulkojohdin
Alumiinifolio
liimattu eristeeseen
2. Ulkojohdin
Alumiinilankapunos
54% Punospeitto
3. Ulkojohdin
Alumiinifolio
Liimattu ulkoeristeeseen
Ulkosuojaus
Ø 6.80 mm HFFR
Kelakoko / Sähkönumero
250 m / 02 323 48
500 m / 02 323 49
Mekaaniset ominaisuudet
Kaapelin paino 45.0 kg/km
Kuparin paino 7.8 kg/km
Min. taivutussäde 35 mm
Maks. vetolujuus 110 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 500 m
Sähköiset ominaisuudet
Impedanssi 75 ± 2 Ohm/m
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 GOhmxkm
Käyttöjännite 1300 V
Koestusjännite 3000 V
Sisäjohtimen DCR < 22.10 Ohm/km
Vaimennus (20°C)
5 MHz 1.50 dB/100m
50 MHz 4.40 dB/100m
230 MHz 9.00 dB/100m
470 MHz 14.00 dB/100m
862 MHz 19.29 dB/100m
1000 MHz 20.91 dB/100m
1750 MHz 28.37 dB/100m
2150 MHz 31.80 dB/100m
2400 MHz 33.76 dB/100m
3000 MHz 38.17 dB/100m
Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB
Kytkentäimpedanssi
5-30 MHz < 5 mOhm/m
Suojausvaimennus
30-1200 MHz > 100 dB
1200-2000 MHz > 95 dB
2000-3000 MHz > 90 dB
Standardit
Suojausluokka Class A
EN 50117-9-2
Euro luokka
Cca, s1, d1, a1
Palamisnopeus
EN 60332-1-2
Syövyttävien kaasujen testaus
EN 50267-2-3
Savunmuodostus
EN 61034-2
