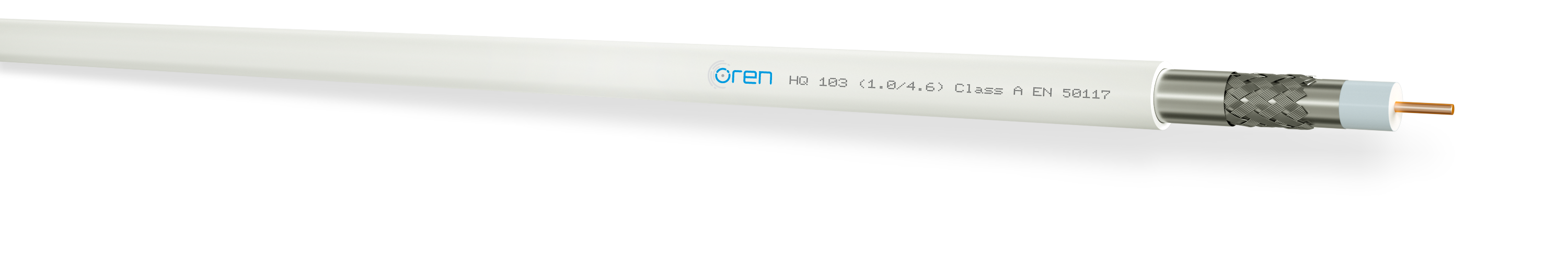

AL102 PVC A/HQ 103 RG6 500m kela

Kaapelin Rakenne

Sisäjohdin

Ø 1.02 mm Puhdas kupari

Eristys

Ø 4.80 mm Gas Injected

Skin/Foam/Skin PE

1. Ulkojohdin

Alumiinifolio

liimattu eristeeseen

2. Ulkojohdin

Alumiinilankapunos

54% Punospeitto

3. Ulkojohdin

Alumiinifolio

Liimattu ulkoeristeeseen

Ulkosuojaus

Ø 6.80 mm PVC

Kelakoko / Sähkönumero

250 m / 02 323 11

500 m / 02 323 12

Mekaaniset ominaisuudet

Kaapelin paino 43.7 kg/km

Kuparin paino 7.8 kg/km

Min. taivutussäde 35 mm

Maks. vetolujuus 110 N

Käyttölämpötila -30 °C ... +70 °C

Pakkaus 500 m

Sähköiset ominaisuudet

Impedanssi 75 ± 2 Ohm

Kapasitanssi 53 ± 2 pF/m

Nopeuskerroin % 84

Eristysvastus > 2 GOhmxkm

Käyttöjännite 1300 V

Koestusjännite 3000 V

Sisäjohtimen DCR < 22.10 Ohm/km

Vaimennus (20°C)

5 MHz 1.50 dB/100m

50 MHz 4.40 dB/100m

230 MHz 9.00 dB/100m

470 MHz 14.00 dB/100m

862 MHz 19.29 dB/100m

1000 MHz 20.91 dB/100m

1750 MHz 28.37 dB/100m

2150 MHz 31.80 dB/100m

2400 MHz 33.76 dB/100m

3000 MHz 38.17 dB/100m

Heijastusvaimennus (20°C)

5-470 MHz > 30 dB

470-1200 MHz > 25 dB

1200-2000 MHz > 23 dB

2000-3000 MHz > 18 dB

Kytkentäimpedanssi

5-30 MHz < 5 mOhm/m

Suojausvaimennus

30-1200 MHz > 85 dB

1200-2000 MHz > 75 dB

2000-3000 MHz > 65 dB

Standardit

Suojausluokka Class A

EN 50117-2-4

Euro luokka

Eca

Palamisnopeus

EN 60332-1-2
