AL 102 PVC A / RG6 kaapeli on tarkoitettu huoneistokaapelointiin huoneistojakamolta antennipisteille tai muuhun kiinteistöjen sisäkaapelointiin. Kaapelia käytetään sisätiloissa ja se on paloluokaltaan Eca. Suositeltava vetopituus tällä halkaisijaltaan 6.8 mm kaapelilla on 0.3-30 metriä.
Sopii käytettäväksi antenniverkoissa sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva keskijohdin, kolmoissuojattu rakenne liimatulla Al-folioilla ja Al-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A; > 100 dB@30-1200 MHz sekä kytkentäimpedanssi <5 mOhm/m @ 5-30 MHz. 250m kela.

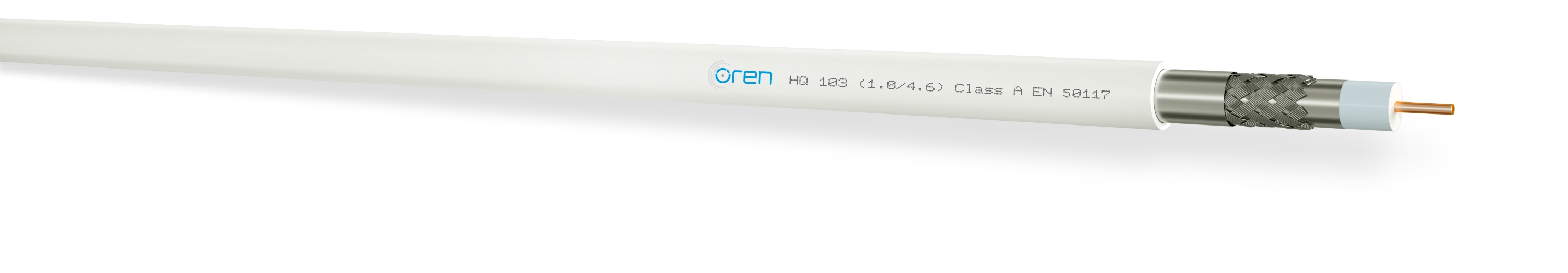

Kaapelin Rakenne
Sisäjohdin
Ø 1.02 mm Puhdas kupari
Eristys
Ø 4.60 mm Gas Injected
Skin/Foam/Skin PE
1. Ulkojohdin
Alumiinifolio
liimattu eristeeseen
2. Ulkojohdin
Alumiinilankapunos
54% Punospeitto
3. Ulkojohdin
Alumiinifolio
Ulkosuojaus
Ø 6.80 mm PVC
Kelakoko / Sähkönumero
250 m / 02 323 11
500 m /02 323 12
Mekaaniset ominaisuudet
Kaapelin paino 43.7 kg/km
Kuparin paino 7.8 kg/km
Min. taivutussäde 35 mm
Maks. vetolujuus 110 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 250 / 500 m
Sähköiset ominaisuudet
Impedanssi 75 ± 2 Ohm
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 G Ohm x km
Käyttöjännite 1300 V
Koestusjännite 3000 V
Sisäjohtimen DCR < 22.10 Ohm/km
Vaimennus (20°C)
5 MHz 1.50 dB/100m
50 MHz 4.40 dB/100m
230 MHz 9.00 dB/100m
470 MHz 14.00 dB/100m
862 MHz 19.29 dB/100m
1000 MHz 20.91 dB/100m
1750 MHz 28.37 dB/100m
2150 MHz 31.80 dB/100m
2400 MHz 33.76 dB/100m
3000 MHz 38.17 dB/100m
Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB
Kytkentäimpedanssi
5-30 MHz < 5 mOhm/m
Suojausvaimennus
30-1200 MHz > 100 dB
1200-2000 MHz > 95 dB
2000-3000 MHz > 90 dB
Standardit
Suojausluokka Class A
EN 50117-9-2
Euro luokka
Eca
Palamisnopeus
EN 60332-1-2
