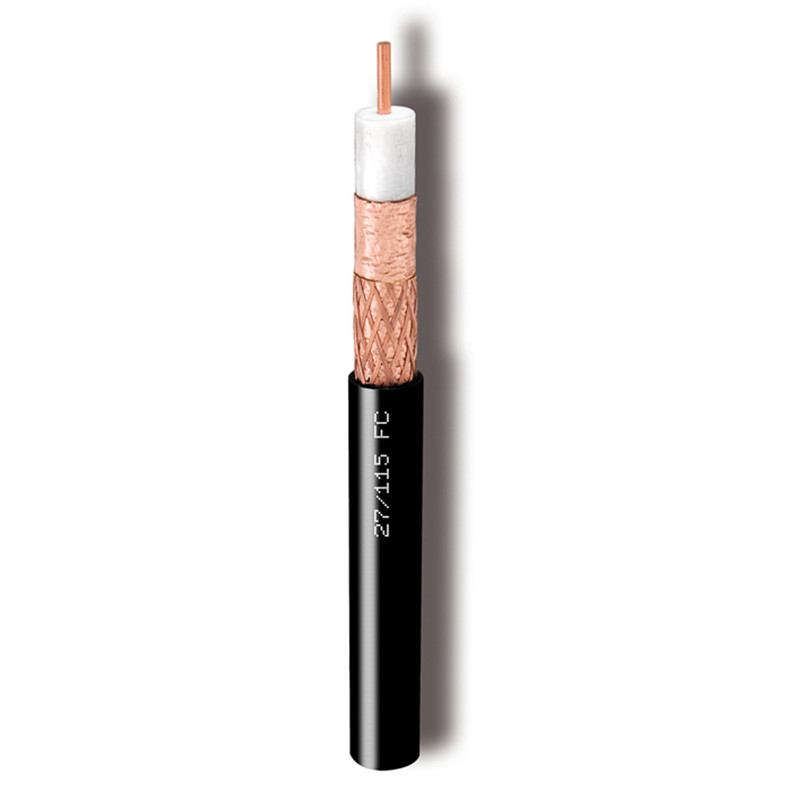

CU27/115 PE 500m kela

Yleiset
Tyyppi: CU27/115 PE

Snro 02 323 94

Luokka A

CPR FCA

Sisäjohdin Materiaali Cu ø mm 2,7 ± 0,02

Sisäeriste Materiaali PEE

ø mm 11,5 ± 0,15 mm

Folio Materiaali Cu/Pet

Punos materiaali Cu

Punoksen peitto % 52

Ulkovaippa Materiaali PE

ø mm 15 ± 0,2 mm

Mekaaniset ominaisuudet

Kuparin paino kg/km 79,90

Kaapelin paino kg/km 210

Vetolujuus N 400

Minimitaivutussäde mm 150

Sähköiset ominaisuudet

Impedanssi Ohm 75 ± 3

Kapasitanssi pF/m 52 ± 2

Nopeuskerroin % 85

Kytkentäimpedanssi 5-30 MHz mOhm/m < 5,00

Kelakoko m 500

Värit Musta

Vaimennus 20C:ssa

50 Mhz db/100m 1,7

200 Mhz db/100m 3,4

450 Mhz db/100m 5,5

862 Mhz db/100m 7,7

1000 Mhz db/100m 8,4

1350 Mhz db/100m 10,0

1750 Mhz db/100m 11,4

2150 Mhz db/100m 12,9

2400 Mhz db/100m 13,8

3000 Mhz db/100m 15,8

Heijastusvaimennus

5-470 Mhz dB >26

470 - 1000 Mhz dB >24

1000 - 2000 Mhz dB >20

2000 - 3000 Mhz dB >18

Suojausvaimennus

30 - 1000 Mhz dB >85

1000 - 2000 Mhz dB >90

2000 - 3000 Mhz dB >80

Liitin FM-44 75 414 86
