AL117 RG11 PE A 500m kela
0232371
AL 117 PE A RG11 kaapeli on tarkoitettu ulkokäyttöön tai maakaapeliksi ja se kestää hyvin kosteutta sekä auringonvaloa PE ulkovaippansa (musta) ansiosta. Kaapelia käytetään ulkotiloissa ja se on paloluokaltaan Fca. Suositeltava vetopituus tällä halkaisijaltaan 10 mm kaapelilla on 1-80 metriä. Mikäli kaapeli asennetaan maahan, on se asennettava kanavaputkeen, koska siinä ei ole vaseliinieristettä PE ulkovaipan alla.
Sopii käytettäväksi ulkoasennuksiin tai maakaapeliksi antenniverkoissa sekä multimediaverkoissa ja kaapeli täyttää vaativienkin verkkojen suorituskyky vaatimukset. Pitkäikäisen kaapelin ominaisuuksia ovat mm. puhdasta kuparia oleva keskijohdin, kolmoissuojattu rakenne liimatuilla Al-folioilla ja Al-lankapunoksella, kaasutäytteinen sisäeriste, pieni vaimennus, korkea heijastusvaimennus > 25 dB @5-1200 MHz, korkea suojausvaimennus luokassa A; > 90 dB@30-1200 MHz sekä kytkentäimpedanssi <4 mOhm/m @ 5-30 MHz.
500m kela.
Lavakoko 3000m.

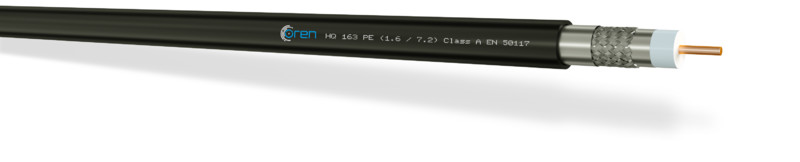

Kaapelin Rakenne
Sisäjohdin
Ø 1.63 mm Puhdas kupari
Eristys
Ø 7.15 mm Gas Injected
Skin/Foam/Skin PE
1. Ulkojohdin
Alumiinifolio
liimattu eristeeseen
2. Ulkojohdin
Alumiinilankapunos
55% Punospeitto
3. Ulkojohdin
Alumiinifolio
Liimattu ulkoeristeeseen
Ulkosuojaus
Ø 10.00 mm PE
Kelakoko / Sähkönumero
250 m / 02 323 68
500 m / 02 323 71
Mekaaniset ominaisuudet
Kaapelin paino 78 kg/km
Kuparin paino 19 kg/km
Min. taivutussäde 75 mm
Maks. vetolujuus 225 N
Käyttölämpötila -30 °C ... +70 °C
Pakkaus 250 / 500 m
Sähköiset ominaisuudet
Impedanssi 75 ± 2 ohm
Kapasitanssi 53 ± 2 pF/m
Nopeuskerroin % 84
Eristysvastus > 2 G ohm x km
Käyttöjännite 2000 V
Koestusjännite 5000 V
Sisäjohtimen DCR < 8.50 ohm/km
Vaimennus (20°C)
5 MHz 1.40 dB/100m
50 MHz 3.00 dB/100m
230 MHz 6.40 dB/100m
470 MHz 9.00 dB/100m
862 MHz 12.70 dB/100m
1000 MHz 14.05 dB/100m
1750 MHz 18.75 dB/100m
2150 MHz 21.80 dB/100m
2400 MHz 23.10 dB/100m
3000 MHz 26.80 dB/100m
Heijastusvaimennus (20°C)
5-470 MHz > 30 dB
470-1200 MHz > 25 dB
1200-2000 MHz > 23 dB
2000-3000 MHz > 18 dB
Kytkentäimpedanssi
5-30 MHz < 4 mOhm/m
Suojausvaimennus
30-1200 MHz > 90 dB
1200-2000 MHz > 85 dB
2000-3000 MHz > 80 dB
Standardit
Suojausluokka
Class A
EN 50117-10-2
Euro luokka Fca
Yhteensopivat tuotteet
FM-RG11-CX3 QM 10.5
7541419
SP-32
7541473
FM-32
7541483
SDT 11PB
7541580
