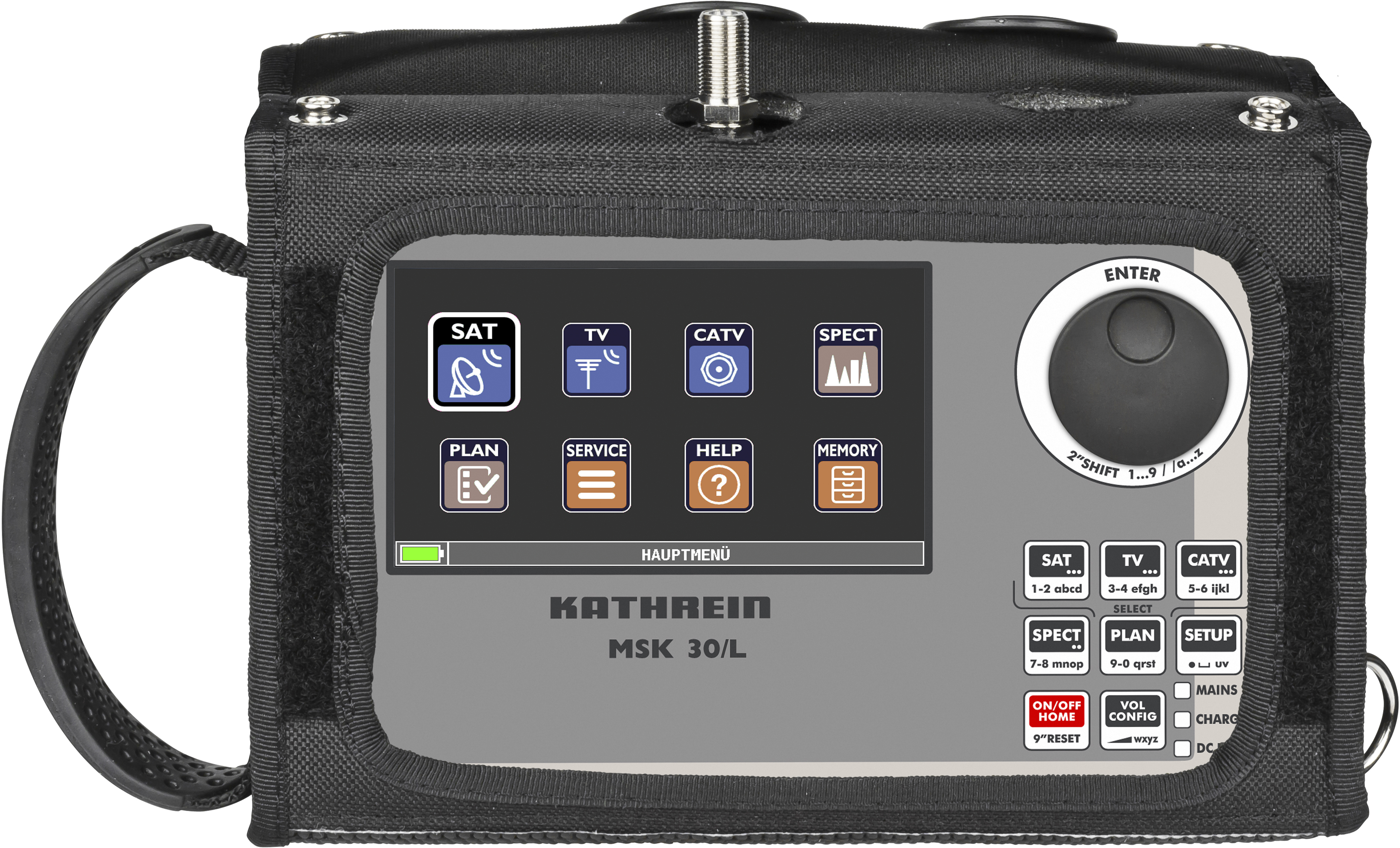

MSK 30
7545023
4642.22 €
Alv 25.50%
Kathreinin mittalaite MSK 30 on hinta-laatusuhteeltaan kilpailukykyinen ja erittäin monipuolinen. Ominaisuuksia mm:
- Kaikki modulaatiot:
DVB-T/T2, DVB-C ja DVB-S/S2; SD ja HD - 4,3" TFT-kosketusnäyttö
- Mittaustietojen automaattinen tallennus mittalaitteen muistiin
- USB portti mittaustietojen purkamiseksi PC:lle ja pöytäkirjoiksi
- Spektrianalysaattori ja konstellaatiokuva
- Muokattavat kanavataulukot
SMART PC-ohjelmisto Windowsille
SMART PC-ohjelmiston englanninkielinen käyttöohje
Taajuusalue
DVB-C/-T/-T2, DAB, TV, FM [MHz]: 47-880
Taajuusalue DVB-S/-S2 [MHz]: 950-2150
Taajuusaskellus [kHz] Kaapeli/TV/FM: 50, Sat: 100
TV standardit: B/G, I, D/K, M, N
Satelliittivastaanotin: DVB-S/-S2
Modulaatio: QPSK, 8PSK
Code rate (FEC) DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8
Code rate (FEC) DVB-S2: 1/2, 2/3, 3/4, 5/6, 8/9, 9/10, 2/5, 3/5
Symbolinopeus [MS/s]: 2-45 (DVB-S), 2-45 (DVB-S2)
BER: 1E-6 ... 2E-2 (pre Viterbi)
MER [dB]: 25
Terrestrial viritin DVB-T/-T2/-H
DVB-T modulaatio: QPSK, 16/64 QAM
DVB-T2 modulaatio: QPSK, 16/64/256 QAM
FFT mode DVB-T [k]: 2, 8
FFT mode DVB-T2 [k]: 1, 2, 4, 8, 16, 32
Guard interval DVB-T: 1/4, 1/8, 1/16, 1/32
Guard interval DVB-T2: 1/4, 1/8, 1/16, 1/32, 1/128, 19/128, 19/256
Code rate (FEC) DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
Code rate (FEC) DVB-T2: 1/2, 2/3, 3/4, 5/6, 7/8, 3/5, 4/5
Kaistanleveys [MHz]: 6, 7, 8
BER: 1E-6 ... 1E-2 (pre Viterbi)
MER [kHz]: 36
DVB-T modulaatio: QPSK, 16/64 QAM
DVB-T2 modulaatio: QPSK, 16/64/256 QAM
FFT mode DVB-T [k]: 2, 8
FFT mode DVB-T2 [k]: 1, 2, 4, 8, 16, 32
Guard interval DVB-T: 1/4, 1/8, 1/16, 1/32
Guard interval DVB-T2: 1/4, 1/8, 1/16, 1/32, 1/128, 19/128, 19/256
Code rate (FEC) DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
Code rate (FEC) DVB-T2: 1/2, 2/3, 3/4, 5/6, 7/8, 3/5, 4/5
Kaistanleveys [MHz]: 6, 7, 8
BER: 1E-6 ... 1E-2 (pre Viterbi)
MER [kHz]: 36
Kaapeliviritin DVB-C (J83 A)
Modulaatio DVB-C [QAM]: 16/32/64/128/256
Symbolinopeus [MS/s]: 2-6.999
BER: 1E-9 ... 1E-2 (pre RS)
MER: [dB] 40
Modulaatio DVB-C [QAM]: 16/32/64/128/256
Symbolinopeus [MS/s]: 2-6.999
BER: 1E-9 ... 1E-2 (pre RS)
MER: [dB] 40
TV järjestelmä
Väriprofiilit: PAL, SECAM, NTSC
Ääni: FM, NICAM ja AM ääni
Pakkaus: MPEG-2; MPEG-4/AVC
Väriprofiilit: PAL, SECAM, NTSC
Ääni: FM, NICAM ja AM ääni
Pakkaus: MPEG-2; MPEG-4/AVC
DVB transport stream
Bittivirta: Voidaan mitata Mbit/s
Bittivirta: Voidaan mitata Mbit/s
Tasonmittaus
Mittausalue [dB?V]: 30 ... 95
Mittaustarkkuus [dB]: Typ. ± 1.5
Analoginen ilmaisin TV: huippuarvo, Sat/FM: keskiarvo
Digitaalinen ilmaisin: Keskiarvo
Mittausalue [dB?V]: 30 ... 95
Mittaustarkkuus [dB]: Typ. ± 1.5
Analoginen ilmaisin TV: huippuarvo, Sat/FM: keskiarvo
Digitaalinen ilmaisin: Keskiarvo
Näyttö 4.3” TFT kosketus värinäyttö (480 x 272 pikseliä)
SAT etsin: (ääni) Tason mukaan muuttuva piippaus
SAT etsin: (ääni) Tason mukaan muuttuva piippaus
Virtalähde
Lithium/ion ladattava paristo [Ah/Wh/V]: 2.6/19/7.4
Verkkovirta (Erillinen verkkolaite) [V]: 100-240 V (50/60 Hz)
DC ulkoinen [V:] 12
Lithium/ion ladattava paristo [Ah/Wh/V]: 2.6/19/7.4
Verkkovirta (Erillinen verkkolaite) [V]: 100-240 V (50/60 Hz)
DC ulkoinen [V:] 12
Jännitesyöttö
Jännite [V]: 5/13/18
Virta [mA]: Max. 500
Ohjaussignaalit: 22 kHz, DiSEqCTM1.2, SCR/SCD2 single cable system
Jännite [V]: 5/13/18
Virta [mA]: Max. 500
Ohjaussignaalit: 22 kHz, DiSEqCTM1.2, SCR/SCD2 single cable system
Liitännät
RF tulo: (impedanssi) [?] 75 (F-liitin)
Video sisääntulo: Analogivideo (RCA)
USB portti: 1 x socket, USB 1.1
DC virtaliitin: 12 V [mm] DC-liitin 2.5/5.5
RF tulo: (impedanssi) [?] 75 (F-liitin)
Video sisääntulo: Analogivideo (RCA)
USB portti: 1 x socket, USB 1.1
DC virtaliitin: 12 V [mm] DC-liitin 2.5/5.5
Yleistä
Suojausstandardit: Suojausluokka II (AC/DC verkkolaite), VDE EN 61010
Mitat: (L × K × S) [mm] 185 x 125 x 44
Paino: [kg] n. 0.7
Suojausstandardit: Suojausluokka II (AC/DC verkkolaite), VDE EN 61010
Mitat: (L × K × S) [mm] 185 x 125 x 44
Paino: [kg] n. 0.7
