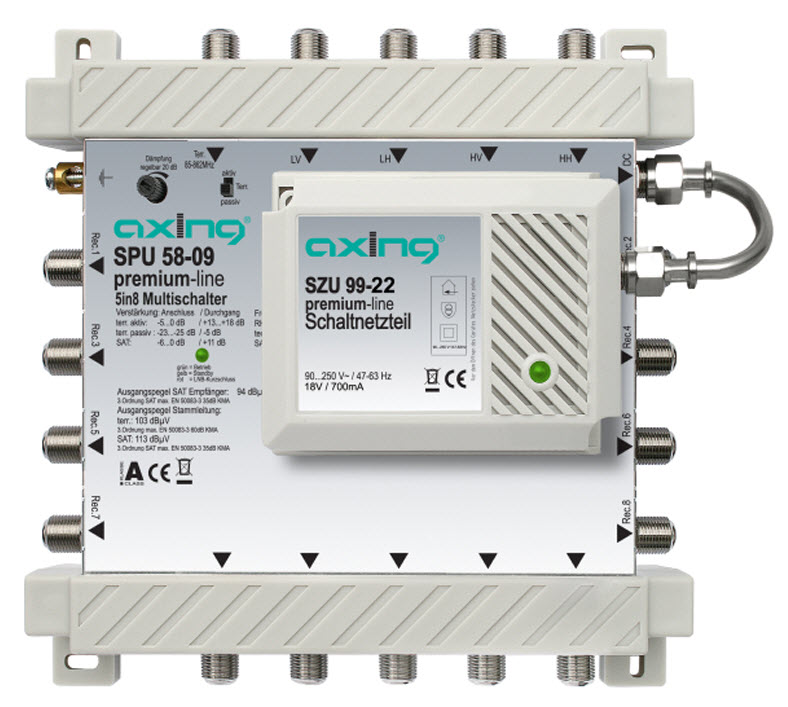

SPU58-09

4 x SAT ja 1 X TERR tulot ja 8 lähtöä. Joko suoraan tilaajille tai esim. AXING MK/MIE sarjan päävahvistinlaitteille. Aktiivinen SAT ja  TERR.

SAT signaalin vaimennus -6 ... 0 dB ja TERR -5 ... 0 dB. Terrestiaali voidaan kytkeä myös passiiviseksi, jolloin se soveltuu myös paluusuunnalle. Passiivisena TERR vaimennus -23...-26 dB. Passiivisena vaimennussäätö 0...-20 dB. Käyttöjännite joko vastaanottimen/päävahvistimen kautta tai erillisellä SZU99-22 verkkolaitteella.

Mikäli SPU58-09 kytkimen ketjutettavia lähtöjä ei oteta käyttöön, tulee ne päättää CFA11-00 DC-erotetuilla 75 ohm päätevastuksilla.

Tulopuolen kaapeleiden potentiaalitasaus ja ylijännitesuojaus suositellaan tehtäväksi QEW 5-10 maadoitus/ylijännitesuojaus kiskolla sekä lähtevien kaapeleiden potentiaalintasaus QEW 4-12 maadoituskiskolla.

Soveltuu sekä Quatro että Quad taajuusmuuntimille
