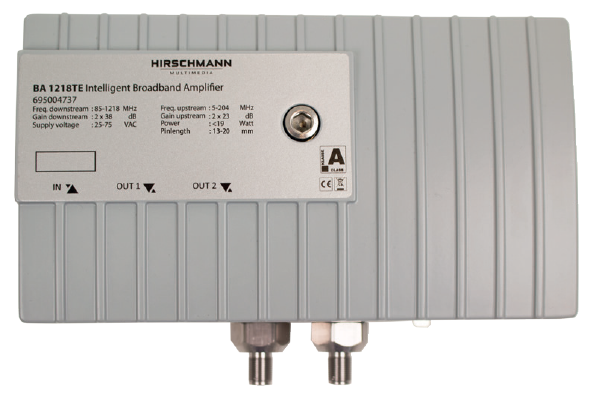

BA1218TE Paketti

BA 1218 TE on suunniteltu erityisesti RF-signaalien vahvistimeksi Docsis 3.1 multimediassa verkoissa. Voidaan käyttää D2 runkoverkon vahvistimena tai D3 talo / jakoverkoissa. Vahvistimessa on FSK vastaanotin ja hallinnointi.

Vahvistin on toteutettu GaN-tekniikkalla, joka antaa sille vertaansa vailla olevan RF-suorituskyvyn.

Myöstösuunnan vahvistus on 2 x 42 dB ja paluusuunnan vahvistus on 2x23dB @ 5-204 MHz ja 2x17dB @ 5-65 MHz

Modulaarinen rakenne tarjoaa myös mahdollisuuden käyttää vahvistinta 5-65 MHz paluusuunnan verkoissa, kuten myös 5-204 MHz multimediaverkoissa ylärajataajuuden ollessa 1218 MHz.

Taajuusaluen vaihdetaan yksinkertaisesti DFP-diplex suotimet vaihtamalla.

Lähtö voidaan jakaa kahteen 4/4 dB jaottimen avulla, joka asennetaan vahvistimen sisälle.

Kaikki asetukset toteutetaan mikroprosessorilla ja asetukset voidaan tallentaa Smart PIM -sovellukseen. Asetukset vahvistimelle / nodelle muutetaan Hirschmann älypuhelinsovellukselle Blue Tooth yhteyden ja vahvistimeen asennetus BT-sovittimen avulla.

Että vahvistinta voidaa konfiguroida, tulee käytössä olla aina vahvistimeen RJ-11 liittimellä kytkettävä BT-Sovitin 1218 sarjan tuotteille sekä Hirschmann sovellus Android laitteeseen.

Vahvistimen asetuksia voidaan säätää optimaaliseksi ja silti säästää virrankulutusta, mikä säästää energiakulutuksessa.

Vahvistin on kaukosyötetty ja toimii 24 -65 VAC jännitteellä. Jännite voidaan syöttää muuntajan jälkeen suoraan vahvistimessa olevaan AMP 6.3 laattaliittimeen tai RF-input liittimeen suoraan tulokaapelista.

Kun tuloporttiin syötetään 25-65 VAC käyttöjännite, tulee portissa käyttää aina 5/8" laiteliitintä! F-liittimen käyttö ei jännitteellisessä portissa käy, koska käytettävä jännite ja virta ovat liian korkeita F-liittimen ohuille liitinpinnoille.

Vahvistimen rungossa on 5/8" kierteet joko suoraan liittimeille tai adaptereille esim. 5/8" uros / F-naaras.

Vahvistin on IP 54 koteloitu ja käyttölämpötila-alue on - 20 ... +65 °C
