BA1218TE3 Paketti

BA 1218 TE3 on suunniteltu erityisesti RF-signaalien vahvistimeksi Docsis 3.1 multimediassa verkoissa. Voidaan käyttää pääsääntöisesti D2 runkoverkon vahvistimena, mutta myös D3 talo / jakoverkoissa. Vahvistimessa on FSK vastaanotin ja hallinnointi.

BA1218 TE3 mallin ero T malliin on siinä, että siinä on erittäin monipuoliset jännitesyöttö ominaisuudet IN / OUT ja THROUGH liittimien kautta.

Vahvistin on toteutettu GaN-tekniikkalla, joka antaa sille vertaansa vailla olevan RF-suorituskyvyn.

Myöstösuunnan vahvistus on 2 x 43 dB ja paluusuunnan vahvistus on 2x28dB @ 5-204 MHz ja 2x21dB @ 5-65 MHz

Modulaarinen rakenne tarjoaa myös mahdollisuuden käyttää vahvistinta 5-65 MHz paluusuunnan verkoissa, kuten myös 5-204 MHz multimediaverkoissa ylärajataajuuden ollessa 1218 MHz.

Taajuusalue vaihdetaan yksinkertaisesti DFP-diplex suotimet vaihtamalla.

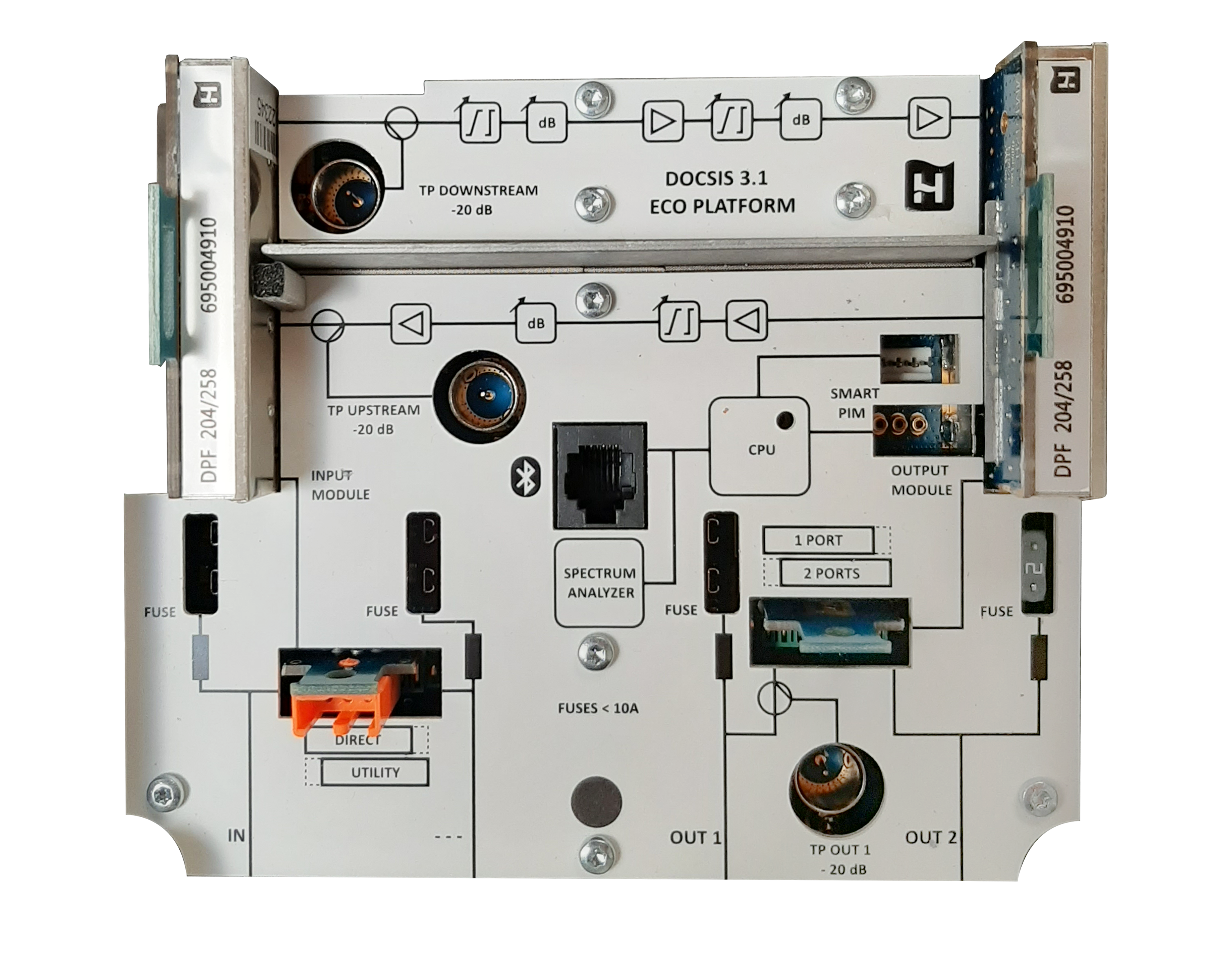

Vahvitismen tuloportin yhteyteen tulee aina asentaa tulomoduuli (Input utility pad), jossa on myös paikka kaapelisimulaattorile 4,6 tai 10 dB. Tässä käytetaan lyhyttä, 1/4" JXP PAD yksikköä. Vahvistin toimii pelkällä tulomoduulilla silloin, kun käytössä DIRECT portti, eikä RF signaalia kytketä runkokaapelin UTILITY jatkoporttiin. Mikäli runkokaapeli UTILITY portti otetaan käyttöön, on 1/4" JXP PAD yksikkö asennettava tulomoduuliin siksi, että RF signaali pääseen läpi vahvistinasteille.

Lähtö voidaan jakaa kahteen 4/4 dB jaottimen avulla, joka asennetaan vahvistimen sisälle. Lähdössä on ain oltava 4/4 dB pistokeyksikköhuolimatta siitä, valitaanko käyttöön 1 vai 2 lähtöä.

Lähtö voidaan myös haaroittaa yhteen epäsymmetrisellä haaroittimella 2/6 dB tai 1/10 dB

Kaikki asetukset toteutetaan mikroprosessorilla ja asetukset voidaan tallentaa Smart PIM -sovellukseen. Asetukset vahvistimelle / nodelle muutetaan Hirschmann älypuhelinsovellukselle Blue Tooth yhteyden ja vahvistimeen asennetus BT-sovittimen avulla.

Että vahvistinta voidaa konfiguroida, tulee käytössä olla aina vahvistimeen RJ-11 liittimellä kytkettävä BT-Sovitin 1218 sarjan tuotteille sekä Hirschmann sovellus Android laitteeseen.

Vahvistimen asetuksia voidaan säätää optimaaliseksi ja silti säästää virrankulutusta, mikä säästää energiakulutuksessa.

Vahvistin on kaukosyötetty ja toimii 25-65 VAC jännitteellä. Lisäksi AC käyttöjännite voidaan syöttää mihin tahansa RF porttiin; RF-in, RF Loop Through tai RF output 1 tai 2 liittimeen ja jännite voidaan ketjuttaa eri portteihin sulakkeiden avulla. Maksini läpisyöttövirta on 10 A.

Vahvistimen rungossa on 5/8" kierteet joko suoraan liittimeille tai adaptereille esim. 5/8" uros / F-naaras.

Mikäli porttiin syötetään 25-65 VAC käyttöjännite, tulee portissa käyttää aina 5/8" laiteliitintä! F-liittimen käyttö ei jännitteellisessä portissa käy, koska käytettävä jännite ja virta ovat liian korkeita F-liittimen ohuille liitinpinnoille.

Vahvistin on IP 54 koteloitu ja käyttölämpötila-alue on - 20 ... +65 °C
