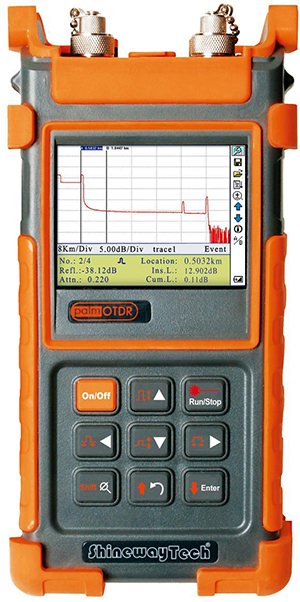

OTDR-S20C/N
7273452
Shinewaytech uuden PALM OTDR sarjan kuitututkat tarjoavat enemmän testauskapasiteettia, joustavuutta ja tuo lisäarvoa valokuituverkkojen testaukseen. Laite tarjoaa huippuluokan ominaisuudet erilaisiin mittauksiin aina myös PON verkkoihin asti.
OTDR-S20C/N Basic mallissa on yksimuotokuitujen tutkaukseen soveltuvat aallonpituudet 1310/1550nm ja dynamiikka 40/38dB.
Laitteesta saatavilla Advanced malli missä lisäominaisuuksia (mm. valonlähdettä, PON tehomittaria, mikroskooppia, yms).
PALM OTDR sarjan valokuitututkia on saatavilla laajoilla erilaisilla optioilla, mm:
- Valokuituverkkojen tutkaukset yksimuoto/monimuoto taajuuksille 1310/1490/1550/1625/1650 ja 850/1300.
- Laitteessa on automaattinen liittimien, hitsaus tapahtumien, splicereiden ja makrotaivutusten tunnistus.
- Sisäänrakennettu PON Tehonmittari kolmoissovelluksien mittauksiin. (Advanced)
- FTTX- palveluaikainen testaus / splitterien läpi testaaminen (1625/1650nm suodattimella). (Advanced)
- Näkyvän valonlähetin ja visuaalinen vianpaikannin. (Advanced)
- Tehomittari (OPM) yksimuoto- ja monimuoto aallonpituuksille. (Advanced)
- Mikroskooppi liittimien tarkasteluun. (Advanced malliin optiona)
Standardi paketti sisältää : Laitteen, Akuston, Mittaus softan, CD, USB-tiedonsiirto kaapelin, AC Adapterin, pehmeän kantolaukun, takuukortin, kalibrointi todistuksen ja käyttöohjeen.
HUOM! Laitteita saatavilla laajoilla eri optioilla (Basic/Advanced). Datalehdestä optiot nähtävillä ja lisätietoa saa asiakaspalvelusta.
Laitteiden yleiset saatavilla olevat ominaisuudet :
- Aallonpituudet SM 1310/1490/1550/1625/1650 ja MM 850/1300
- Dynaaminen alue : Yksimuodossa max. 50dB ja monimuodossa 24dB
- Saatavilla olevat pituusvalinnat : 0,1 - 240km
- Pulssinleveydet : 10ns - 300ns
- Mittausajan säätö : Pika, 15s, 30s, 1min, 2min, 3min
- Etäisyysmittauksen tarkkuus ±(1m+5×10-5× pituus + näytteenotto väli)
- Vaimennuksen havaitsemisen tarkkuus : ±0.05dB/dB
- Heijastusvaimennuksen tarkkuus : ±4dB
- Tallennustila aina 1000 mittaustulokseen asti
- Laitteen liitäntä : USB
- Liitin optiot : SC / FC tai jopa LC liittimellä saatavana
- Akku : NiMH akku / AC liitäntä
- Akun kesto : 8h toiminnassa ja 20h stanby-modessa, latausaika n.4h
- Käyttölämpötila : -20°C - +50°C
- Varastointilämpötila : -40°C - 70°C
- Suhteellinen kosteus suositus : 0 - 95%
- Paino : 1kg
- Laitteen mitat : 220x110x70mm (korkeus x leveys x pituus
Näkyvän valon vianpaikannin tiedot (ADVANCED MALLI) :
- Aallonpituus : 650nm
- Lähetysteho : > -3
- Maksimi lähetyspituus : 5km
Valonlähteen ominaisuudet (ADVANCED MALLI):
- Aallonpituus : Sama kuin käynnissä olevassa valokuitututkauksessa
- Lähetysteho : > -7
Optisen tehonmittarin ominaisuudet (ADVANCED MALLI):
- Aallonpituudet : 850,1300,1310,1490,1550,1625
- Teho : -70dBm - +6dBm (-60 - +6 @850nm:llä)
- Deketorityyppi : InGaAs
- Näytön desimaali resoluutio : 0,01dB
- Tarkkuus : ±5% ±0.01nW (±0.5dB@850nm)
- Lähetysvaihtoehdot : 1k, 2k, Hz
PON Tehonmittauksen ominaisuudet (ADVANCED MALLI) :
- 1310nm aallonpituudella : -40 - +8dBm
- 1490nm aallonpituudella : -40 - +8dBm
- 1550nm aallonpituudella : -40 - +20dBm
- Tehon epävarmuus : < 0,5dB
- Näytön desimaali tarkkuus : 0,01dB
- Liitosvaimennus : < 1,5dB
- Mahdollisuus asettaa jopa 60 kynnysarvo ryhmää valmiiksi
- Tallennustila : 1200 mittausta
MCI100 optinen mikroskooppi ominaisuudet (ADVANCED MALLI) :
- Zoom 250x
- Resoluution tarkkuus 0,75um
- Tarkkuuden säätö manuaalisesti
- Saatavilla useilla eri FC/SC/ST/LC/E2000/UPC/APC liitinvarianteilla
- Koko ja mitat : 150g / 165x38x35mm
