OTDR MTP-50-S20A-R
7273467
2387.64 €
Alv 25.50%
MTP-50-sarjan OTDR tarjoaa enemmän testauskapasiteettia, joustavuutta ja tuo lisäarvoa valokuituverkkojen testaukseen. Näppärät ja helppokäyttöiset lisätoiminnot helpottavat asentajan työtä kohteessa.

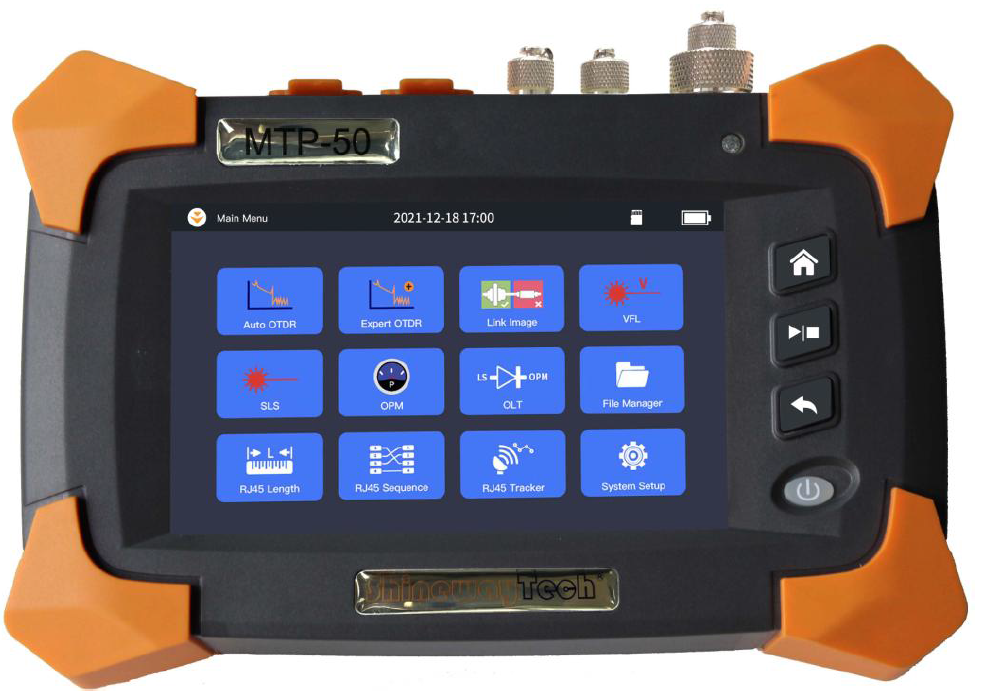

MTP-50 Sarjan valokuitututka sisältää seuraavat ominaisuudet : automaattisen OTDR:n, Expert OTDR:n, Link image, optisen tehomittarin, stabiloidun laserlähteen, optisen häviötestin, visuaalisen vian paikantimen, RJ45-kaapelin pituus, RJ45-kaapelin järjestys ja RJ45-kaapelin seurantalaite.
LED-taskulamppu ja suuri 6600 mAh:n litiumakun kapasiteetti auttavat asentajia käyttämään OTDR:ää pimeässä ympäristössä ja työmaalla huolehtimatta akun virran loppumisesta. MTP-50-sarjan OTDR on ihanteellinen testilaite optisen kuidun asennukseen ja huoltoon, joka täyttää koko kuituverkon erilaiset testausvaatimukset.
Ominaisuuksia :
- Kompakti, kädessä pidettävä, kevyt ja helppokäyttöinen
- 5 tuuman kapasitiivinen kosketusnäyttö helpottaa käyttöä ja nopeaa reagointia
- Laite käynnistyy erittän nopeasti ja pääset suorittamaan mittaukset nopeasti
- Laitteen eri OTDR-, OPM- ja VFL-toiminnot pysty suorittamaan saman aikaisesti
- Yksimuotokuitujen aallonpituudet 1310/1550 dynaamisella alueella 24/22dB
- Laite ottaa kuolleen kulman tapahtumat huomioon jo jopa 1,5m alkaen
- Automaattinen OTDR / Asiantuntija OTDR / Keskiarvo / Reaaliaikainen testi
- Link image, älykäs ikonipohjainen karttanäkymä usean pulssinleveyden vaihtoehdolla
- Sisäänrakennettu stabiloitu laserlähde, optinen tehomittari, optisen häviön testaus ja VFL
- Valinnainen RJ45-kaapelin testaustoiminto tuettu: RJ45-kaapelin pituus, RJ45-kaapelisarja ja RJ45-kaapelin seurantalaite
- Hyväksytty/hylätty arviointi ja ORL-testitoiminto (pystyt myös asettamaan hyväksytyn/hylätyn arvot itse)
- 8G-muistikortti, joka tukee yli 200 000 mittauksen tallennusta ja kansioiden luontia
- OTDR-jäljitystiedoston luominen (.sor)
- PC-ohjelmisto tietojen käsittelyyn, ladataan laitteesta USB kytkennällä PC:lle
- USB-lataus ja tiedonsiirto
- Kuvakaappaus helposti missä tahansa käyttöliittymässä
- 8 tuntia jatkuvaa käyttöä / 20 tuntia valmiustilaa
Myytävä tuote sisältää seuraavat asiat :
- Itse OTDR mittalaite
- Pehmeä suojalaukku
- Laitteen certifikaatti / testiraportti
- Lithium akku 6600mAH
- USB Kaapeli ja AC adapteri
- Takuukortti
Valokuitututkan ominaisuudet :
- Aallonpituus: 1310/1550nm ±20nm
- Dynaaminen alue: 24/22dB
- Kuolleen kulman (Deadzone) tapahtumat jo 1,5m-> ja vaimennukset 8m->
- Etäisyysalue: 0.5km, 1km, 2km, 4km, 8km, 16km, 32km, 64km, 100 km (asettaa automaattisesti pulssinleveyden)
- Pulssin leveys: 3 ns ~ 20 µs (itse säädettävissä)
- Mittausaika vaihtoehdot: 5s, 15s, 30s, 1 min, 2 min, 3 min (pidempi mittausaika = tarkempi tulos)
- Etäisyysmittauksen tarkkuus: ±(1 m + 5×10??×etäisyys + näytteenottoväli)
- Vaimentumisen mittaustarkkuus: ±0.05 dB/dB
- Heijastuksen mittaustarkkuus: ±3 dB
- Näytteenottotarkkuus: 0.05 ~ 8 m
- Taitekerroin: 1.00000 ~ 2.00000
- Häviön tarkkuus: 0.001 dB
- Häviön kynnysarvo: 0.01 dB
- Liitin: SC/APC
- Käyttöliittymän "Moniajo" tuettu
Visuaalinen vikapaikannin :
- Moniajo: Tuettu
- Aallonpituus: 650nm ±20nm
- Lähtöteho: >= 10mW
- Asetukset : CW/1Hz/2Hz
- Liitin: SC APC 2.5mm
Valonlähde :
- Aallonpituus: 1310/1550
- Lähtöteho: >= -5dBm(säädettävä)
- Asetukset: CW/270/330/1K/2KHz
- Vakauttaminen: CW, ±0.5dB/15min (15 minuutin lämpenemisen jälkeen)
- Liitin: SC/APC
Optinen tehomittari
- Sis. aallonpituudet: 850, 1300, 1310, 1490, 1550, 1625, 1650 nm
- Tehoalue: -50 ~ +26 dBm
- Ilmaisintyyppi: InGaAs
- Näytön tarkkuus: 0.01 dB
- Tarkkuus: ± 5%
- Taajuustunnistus: CW/270/330/1K/2KHz
- Liitin: SC APC 2.5mm
Optinen häviötesti :
- Vakautettu lasersäde: Sama kuin SLS-moduuli
- Optinen tehomittari: Sama kuin OPM-moduuli
RJ45-kaapelin pituustesti :
- Testietäisyys: >= 300 m
RJ45-kaapelin järjestystesti :
- Järjestystesti: Tuettu
RJ45-kaapelin paikannin :
- Tila: Digitaalinen paikannus
- Etäisyys: >= 300 m
- Online/pari-seuranta: Tuettu
Yleiset tekniset tiedot :
- Näyttö: 5 tuuman värillinen LCD, monikosketuskapasitiivinen kosketusnäyttö
- Virtalähde: Litiumakku: 3.7V, 6600mAh
- AC-sovitin: 5VDC, 2A
- Akun kesto: 8 tuntia jatkuvaa käyttöä, 20 tuntia valmiustilassa
- Datatallennus: 8G, >= 200,000 tallennetta
- Dataliitäntä: USB Type C
- Käyttölämpötila: -10°C ~ 50°C
- Säilytyslämpötila: -40°C ~ 70°C
- Suhteellinen kosteus: 0~95% (ei kondensoiva)
- Paino: 0.7 kg (sisältäen akun)
- Mitat (K×L×S): 190×130×65 mm
